Projektbeschreibung

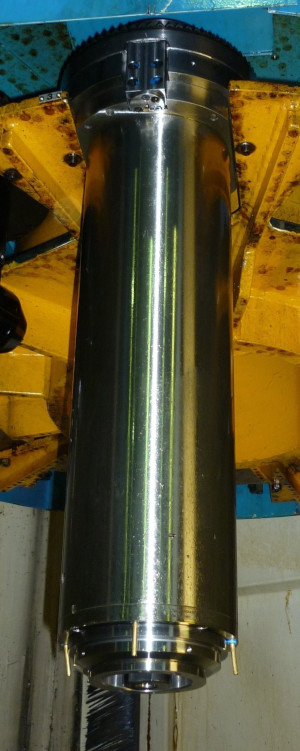

Zur Fertigung mehrerer Lagerbohrungen in einem Ständerbauteil sollte eine Vorsatzspindel für eine vorhandene Portalfräsmaschine entwickelt werden. Besondere Anforderung an die Konstruktion war eine möglichst hohe Biegesteifigkeit, welche bei maximaler Arbeitsbelastung eine gleichbleibende Fertigungsgenauigkeit garantieren soll.Durch die Sonderkonstruktion konnten die Fertigungsgenauigkeit gesteigert und die Fertigungszeit sowie die Kosten pro Werkstück gesenkt werden. Die Vorsatzspindel kann in das vorhandene Werkzeugwechselsystem der Fräsmaschine eingesetzt werden. Auf diese Weise konnte in Verbindung mit der hohen möglichen Arbeitsbelastung der Spindel, die Abarbeitungszeit der Kundenaufträge deutlich gesenkt werden und ist wirtschaftlich günstiger. Die Investition refinanziert sich dabei kurzfristig.
Leistungsdaten
Werkzeugaufnahme | HSK-A100 |
max. Drehzahl | 6.000 1/min |
Masse | 86 kg |
Abmaße | Ø 250mm x 700 mm |
Genauigkeit | 10 µm (max. Auslenkung) |
Eintauchtiefe | 635 mm = 485 mm (Spindel) + 150 mm (Werkzeug) |
Spindelwechsel | automatisch über Spindelwechsler |
Positionierung | HIRTH-Ring mit Kodierung und Spannüberwachung |
